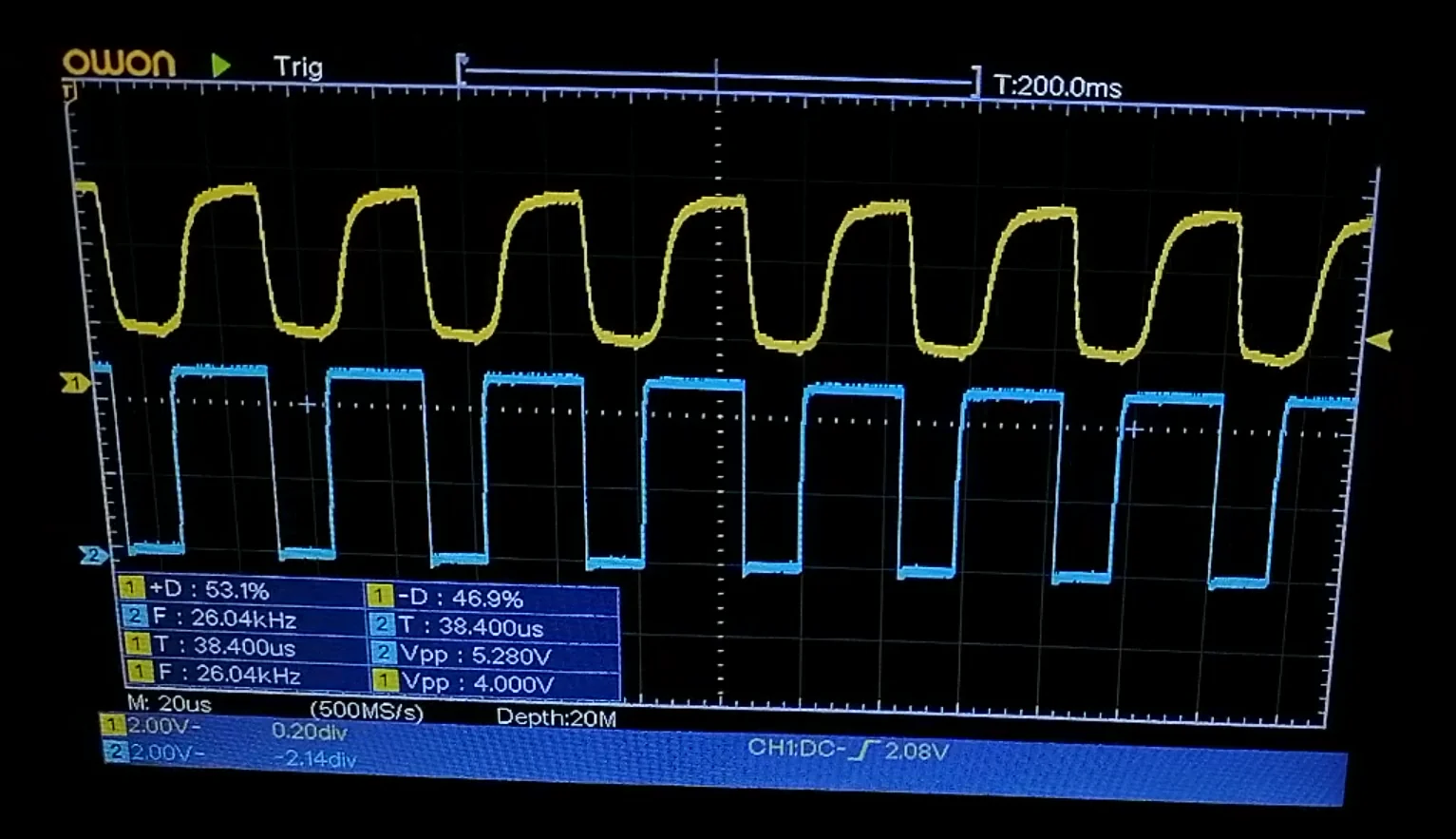

CH1 / PC817
La traza amarilla muestra bordes redondeados bajo las condiciones utilizadas.
LA DIFERENCIA
ESTÁ EN
LOS BORDES.
Una señal, dos optoacopladores y el osciloscopio como evidencia. Un caso de instrumentación TECKIO.
01 / GeneraciónDel pulso
Del pulso
a la medición.

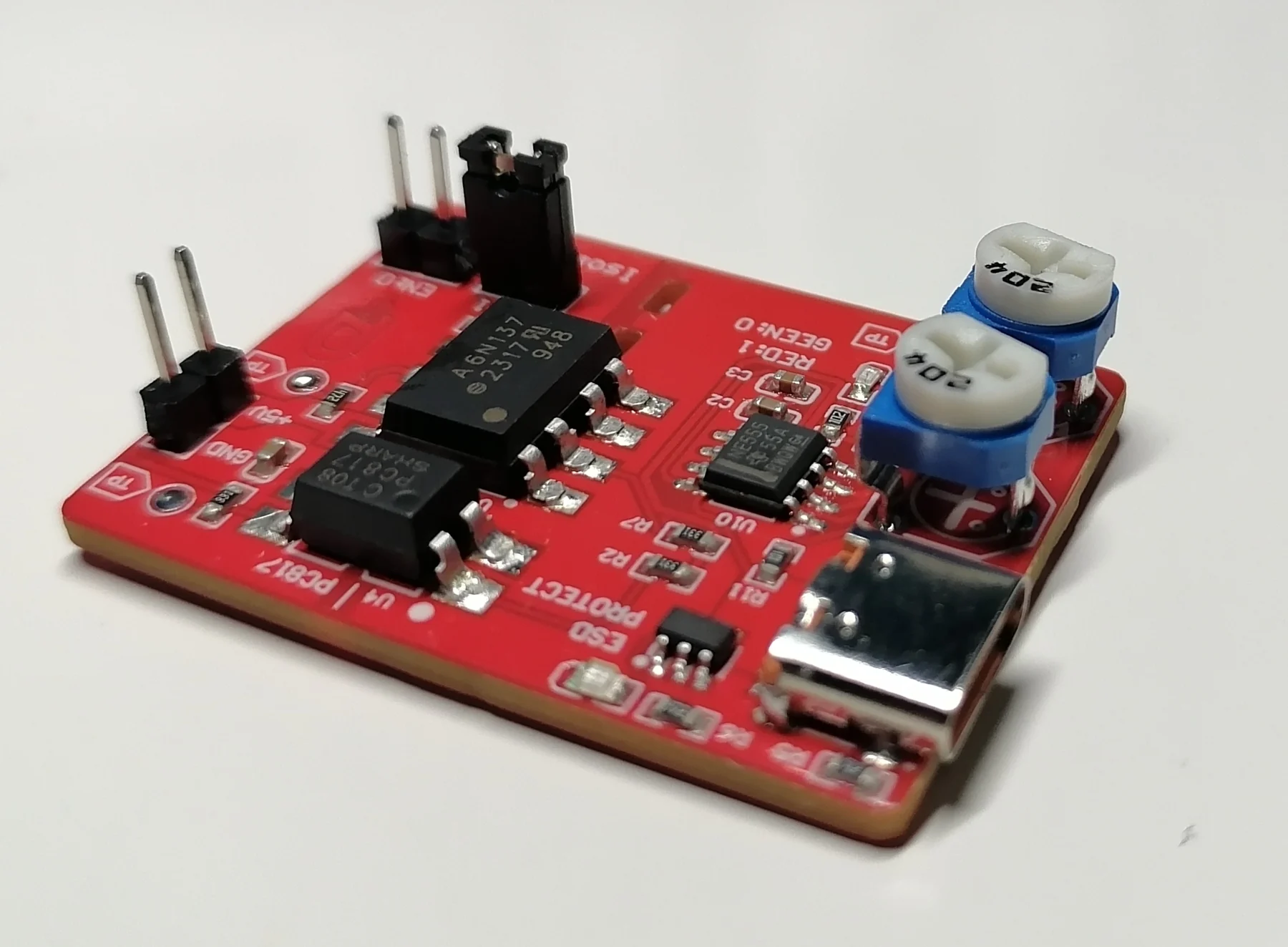

La tarjeta incorpora un 555 en configuración astable. Con el capacitor de 100 nF, el rango indicado para esta implementación es aproximadamente 260 Hz a 26 kHz.
El objetivo es observar cómo responde cada canal bajo las condiciones de la prueba.
02 / Captura real
26,04 kHz.
CH2 / 6N137
La traza azul conserva una forma cuadrada más definida en esta captura.
No es una especificación universal de frecuencia máxima. Corriente del LED, carga, resistencias y montaje influyen en la respuesta; la comparación se limita a este ensayo.
