USB-C 5 V
Entrada de alimentación con conector USB-C.
PRODUCTO DESARROLLADO POR TECKIO SAC
TECKIO dsPIC33
Plataforma PCB V1I2 basada en dsPIC33FJ32MC204 para aprender periféricos, validar hardware y construir proyectos electrónicos.
PrecioS/ 70
HARDWARE
Lista para conectar y experimentar
Características físicas de la tarjeta y bloques del dsPIC que forman parte del flujo de desarrollo.
PTC 500 mA
Fusible rearmable como protección de la alimentación.
Doble regulación 3.3 V
Regulación dedicada al dsPIC y otra para periféricos externos.
Salidas 5 V / 3.3 V
Puntos de alimentación disponibles para módulos y pruebas.
Cristal externo 8 MHz
Oscilador externo instalado en la plataforma.
Programación ICSP
Header para programación y depuración con herramientas compatibles.
ADC + Timers
Base para adquisición de señales, muestreo y temporización.
UART · I²C · SPI · PPS
Comunicaciones y periféricos remapeables para integrar hardware externo.
PWM
Aplicaciones generales de control, potencia y motores.
EJEMPLOS REALES
Escanea. Prueba. Modifica. Crea.
El QR abre la colección de ejemplos desarrollados alrededor de esta plataforma: desde prácticas básicas hasta TFT y adquisición de señales.
ADCTFT ST7735UARTTIMERSI²CSPIPWMMOTORES
Ver código y documentación
MIRA LO QUE PUEDES HACER
De prácticas básicas a proyectos integrados
01

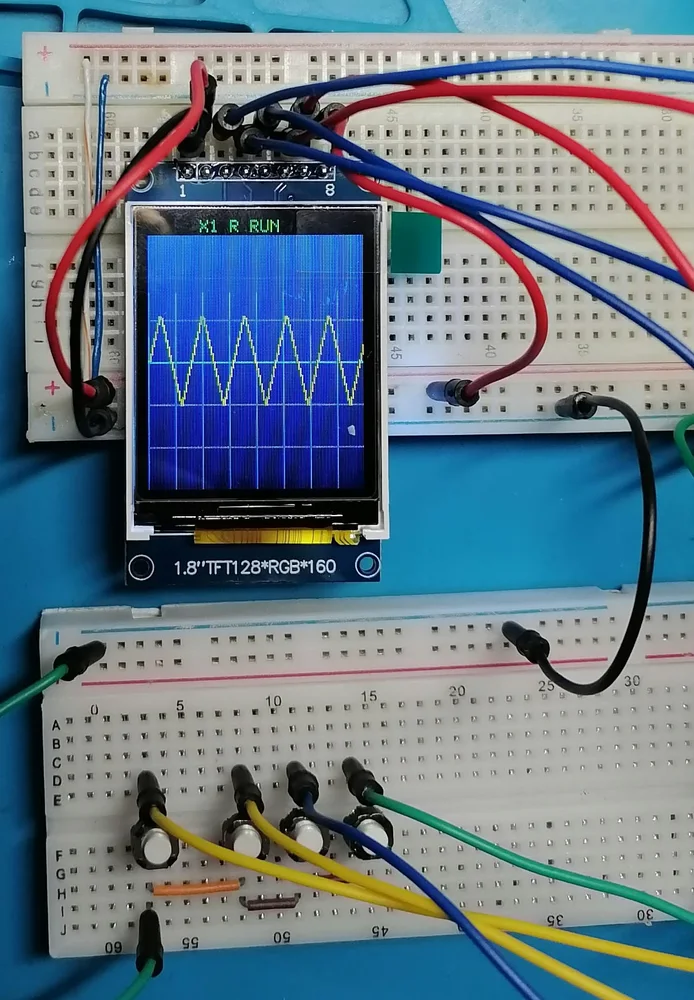

Mini osciloscopio
ADC, Timer3, buffer de muestras, trigger por software y visualización en TFT ST7735.
Imágenes en TFT
SPI1, RGB565 y conversión de imágenes a formato compacto de 2 bits por píxel.

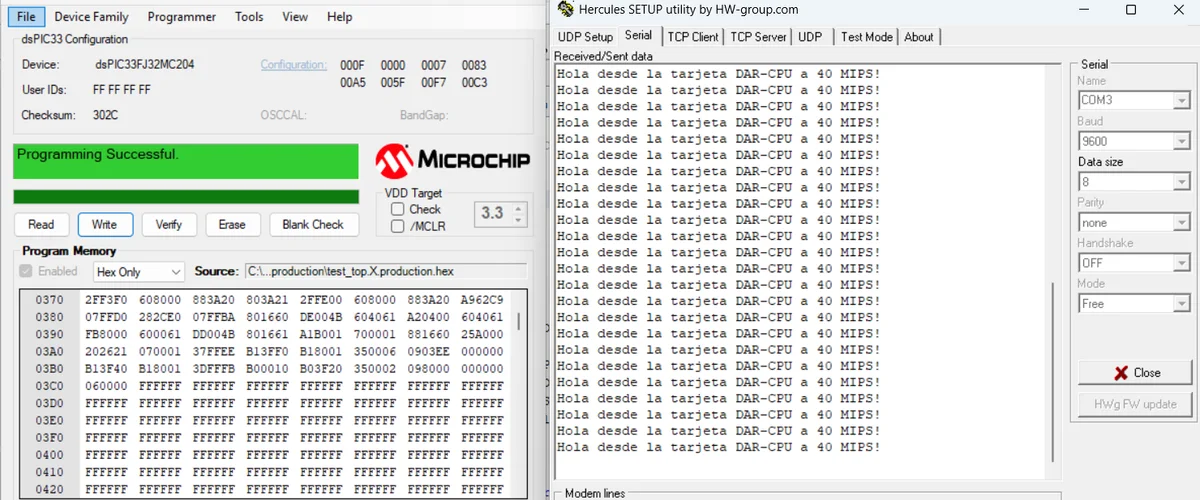

Comunicación UART
Envío de texto desde el dsPIC hacia una PC mediante UART y un adaptador FTDI.

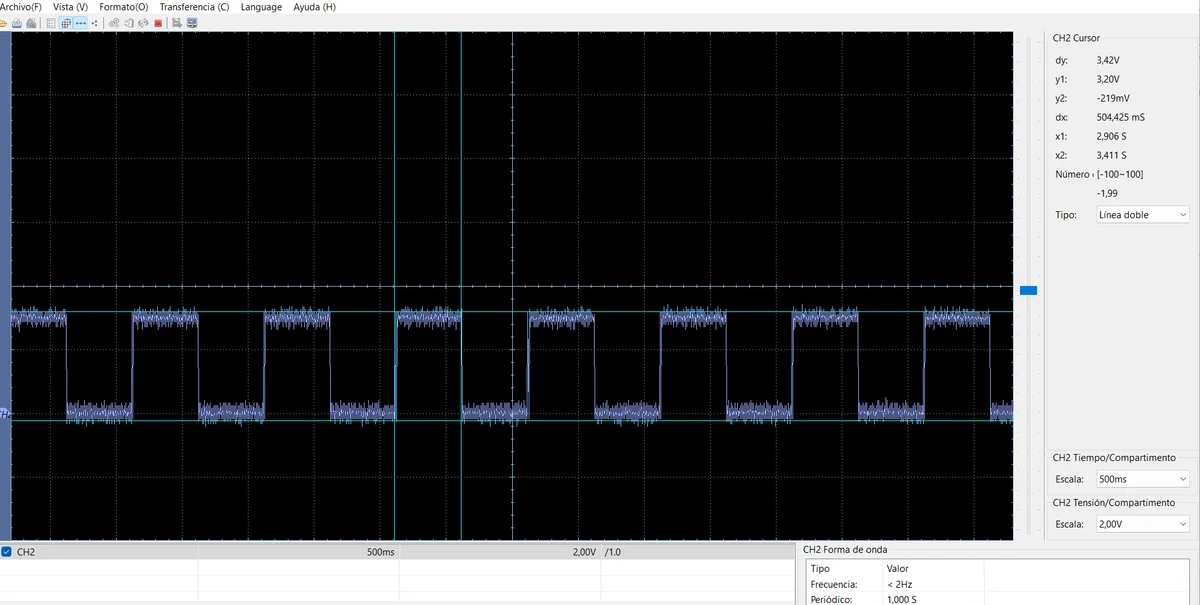

Timer1 y temporización
Interrupciones periódicas de 500 ms verificadas con osciloscopio sobre la salida LED.
NUEVOS EJEMPLOS · dsPIC33EP
Comunicación entre dispositivos, verificada en laboratorio.
El repositorio incorpora la base dsPIC33EP32MC204 y pruebas entre familias FJ y EP. Aquí se muestran capturas reales de I²C y SPI, en lugar de usar fotografías de ensamble como evidencia de comunicación.
Multi-device · FJ → EP

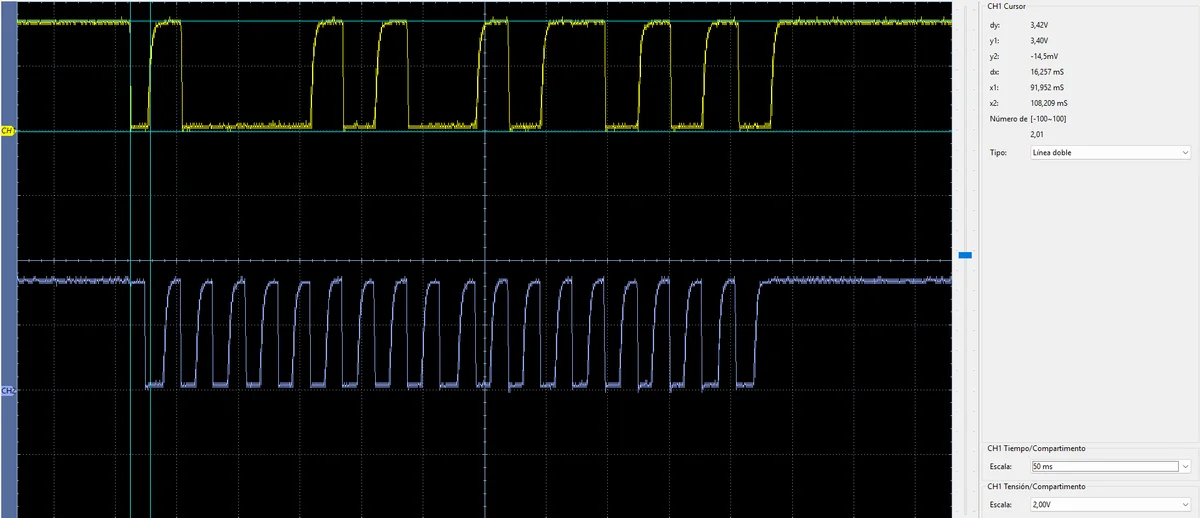

I²C entre familias dsPIC33
Escritura I²C medida entre dos plataformas, con firmware separado y evidencia de las señales SDA y SCL.
Ver prueba FJ → EP →
Multi-device · EP ↔ EP

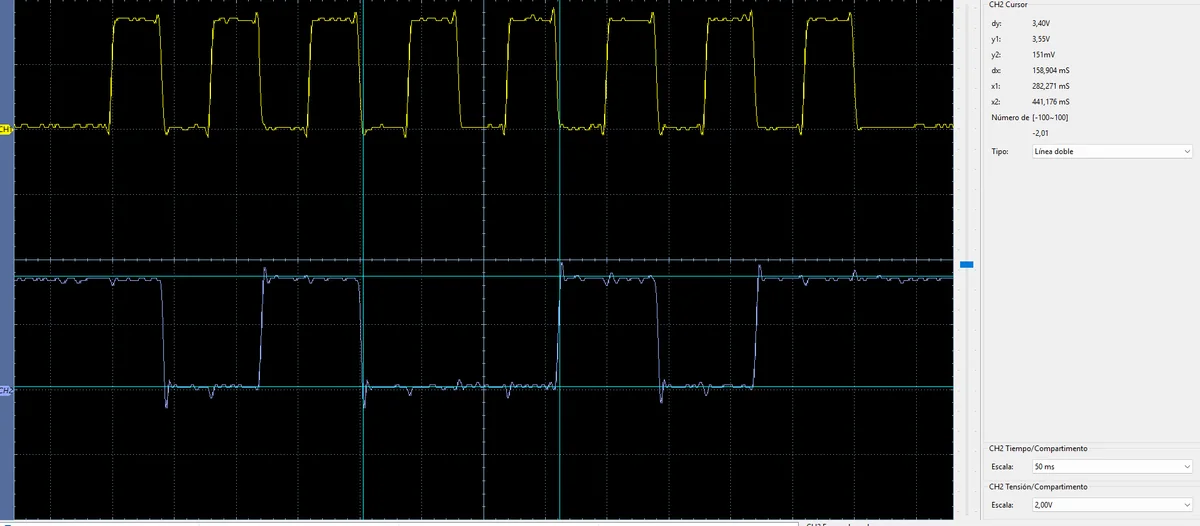

SPI1 entre dos dsPIC33EP
Reloj y datos observados físicamente entre dos dispositivos EP, con código y documentación de la prueba disponibles en el repositorio.
Ver prueba EP ↔ EP →Hardware / En laboratorio

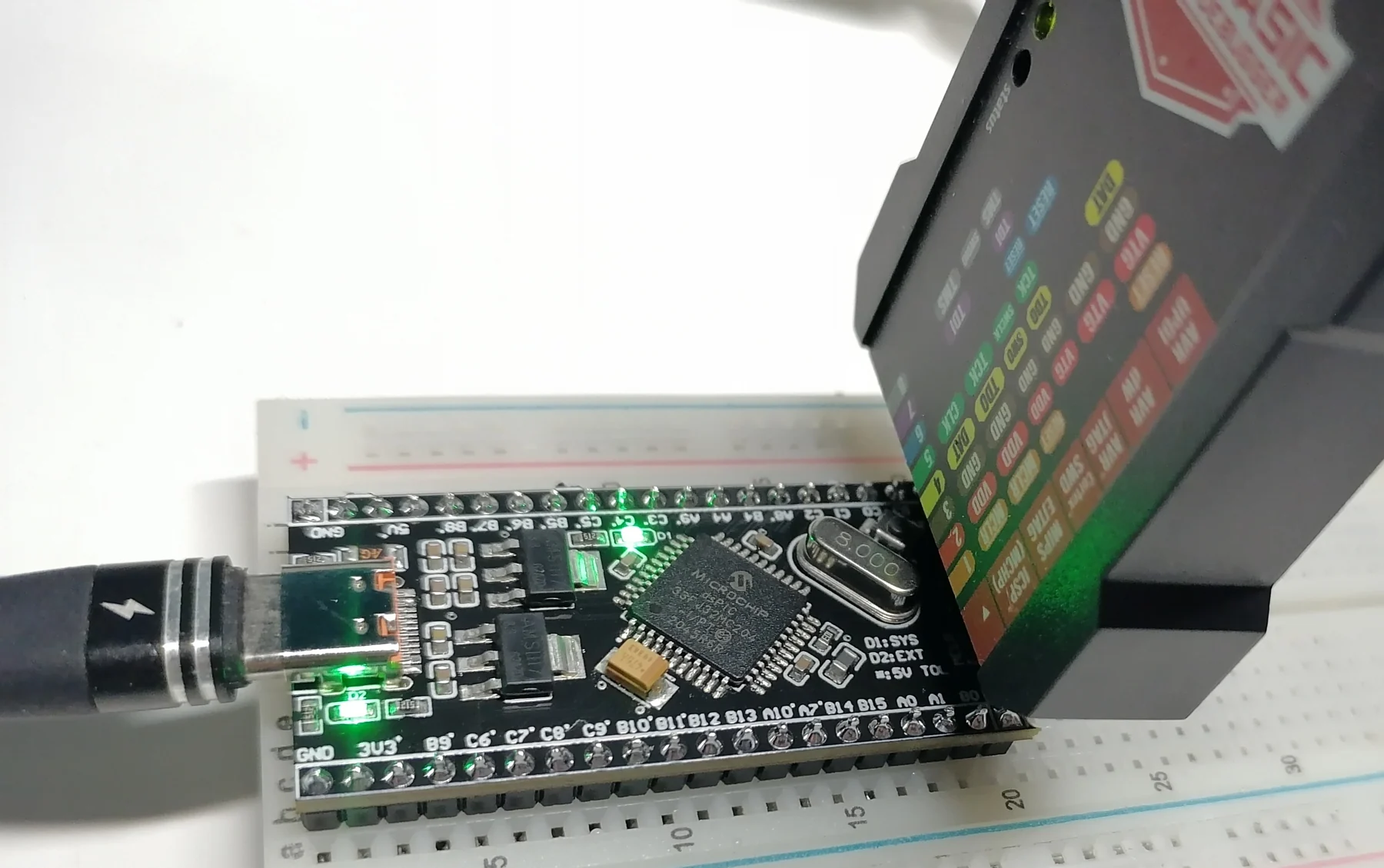

Alimentación y programación.
